一、概述
高压穿墙套管(以下简称套管)适用于额定电压(10~35)kv,频率(15~60)Hz的三相交流系统电站和变电所配电装置上,供导电部分穿过个隔板、墙壁或其他接地物,起绝缘支持和外部导线(母线)间固定连接之用。
使用环境条件
1)户内套管
环境温度不高于+40℃,不低于-40℃海拔不超过2000m;
相对湿度月平均值不大于90%
周围空气应不受腐蚀性活燃烧气体、水蒸气等明显污秽
无经常行的剧烈震动
2)户外套管
环境温度不高于+40℃,不低于-40℃海拔不超过2000m;
风速不大于34m/s
产品的使用的空气污秽程度,按GB/T5582分为I、II、III、IV等级4级;
无经常行的剧烈震动
二、产品特点

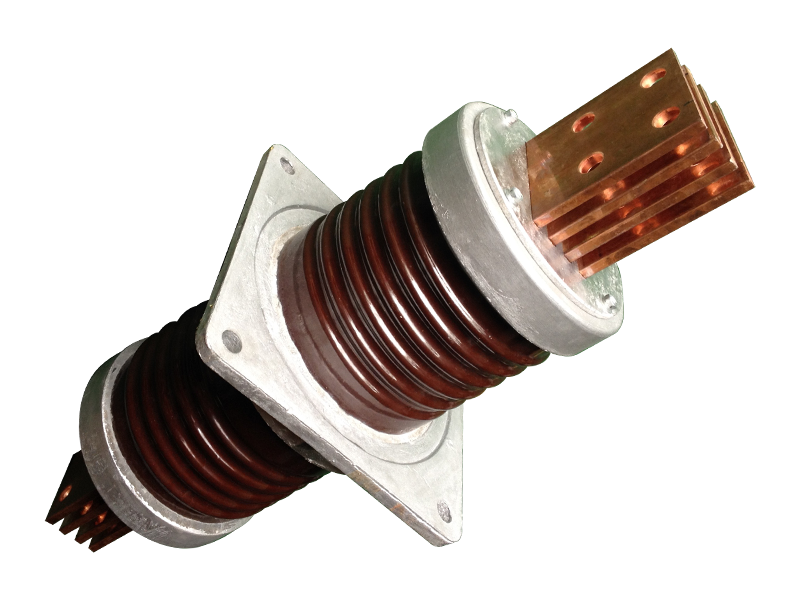

套管由瓷件、金属附件、安装法兰和导电排(杆)等组成
三、用途及分类
穿墙瓷套管用于电站和变电所配电装置上,供导电部分穿过个隔板、
墙壁或电器设备外壳,支持导电部分对地火外壳绝缘。
穿墙瓷套管按其他使用环境可分为户外穿墙瓷套管。按穿过其中心的导体不同可分为母线
墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
当铜导体与母线直接相连时,易产生电化腐蚀,接触面温升过高二导致街头烧坏,影响设
寿命,故应采用铜铝过渡接头,但有给现场施工带来麻烦,采用铝导体瓷套管则可以解决
问题。
户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件两端金属附件,母线夹板及安装法兰而成(母线夹板通常由用户按母线尺寸子配).
四、型号说明
Cl户内铝导体穿墙套管 CW户外 - 铜导体穿墙套管
CLB户内铝导体穿墙套管(加强型) CWWL户外-户内耐污型铝导体穿墙套管
C户内铜导体穿墙套管 CWC户外 - 户内耐污型铜导体穿墙套管
CWL户内 - 户外铝导体穿墙套管 CM户内母线穿墙套管
CWLB户外 - 户内铝导体穿墙套管(加强型) CMWW户外-户内耐污型铜导体穿墙套管
字母后数字为设计顺序号。
对带导体套管,短横后分数:分子为套管额定电压千伏数;Q表示大爬距;分母为套管额定电流安培数;第二个短横后数字为污秽等级;第三个短横后字母G表示高原型。
对字母式套管,字母后第一个短横后数字为额定电压千伏数;第二个短横后数字为套管瓷套内径直径毫米数;第三个短横后数字为污秽等级。
例:型号CWWL-35/630-3
系35KV电压、630A电流、户外-户内耐污型铝导体穿墙套管,适用于3级污区
例:型号CWWL-35/630
系CWWL-35/630A电流、户外-户内高原耐污型铝导体穿墙套管,适用于1级污区。
例:型号CWWB-35Q/630
系35KV电压、630A电流、大爬距铜导体穿墙套管
五、安装使用说明
1.穿墙瓷套管适用于工频交流额定电40.5KV,安装地点周围环境温度为-40℃~+40℃,
海拔不超过1000M之电站及变电所配电装置。
2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。
3.穿墙瓷套管在运行中如产生局部放电现象时,应检查瓷套管法兰处或内腔有无喷铝层局部脱落的现象如有应及时采取临时均压措施。
4.安装母线穿墙磁套管的墙孔应按其他法兰加强最大尺寸。
